接线不求人 | 罗格朗五孔插座系列接线方法
问题描述:
得益于其兼具二三孔插的设计，五孔插座在日常生活中的使用非常广泛。那五孔插座是怎么接线的呢？今天我们就来学学罗格朗逸远五孔插系列的接线方法。
1、五孔插座

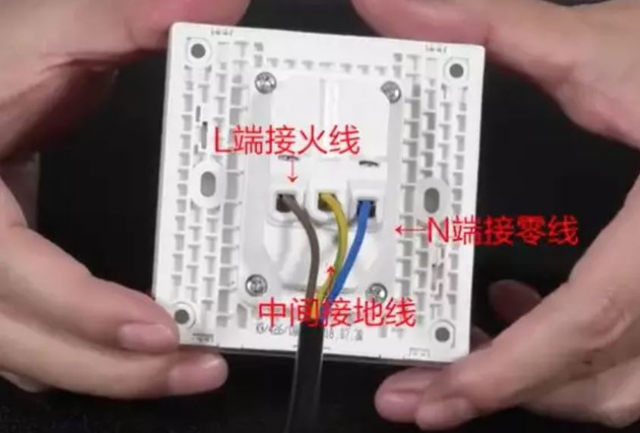

火线（棕色）连接到L端，零线（蓝色）连接到N端，地线（黄绿色）连接到接地线的保护端子。
2、五孔带开（单控）

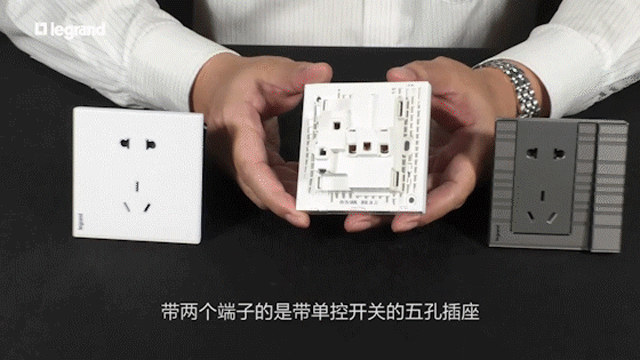

观察插座背面，开关有两个接线端子的是带单控；有三个接线端子的是带双控。
五孔带开单控有两种用法
2.1、开关控制插座

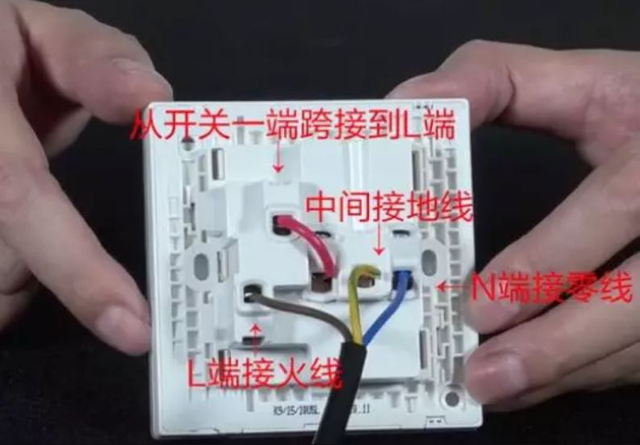

取一根跨线在开关一端跨接到L端；火线接到开关的另一个接线端，分别接好零线和地线。
2.2、开关控制灯

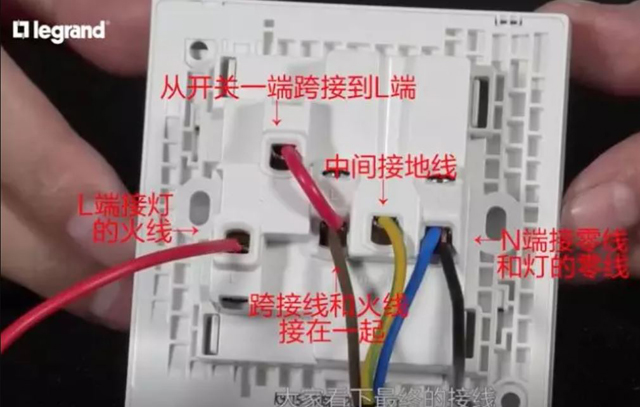

用一根跨接线把火线端接入L端，地线接入插座的地线端子；电源线的零线和灯的零线一起，接到插座的零线端；红色的线接入开关的输出端。
3、五孔带开（双控）
一般带双控的五孔插座，开关都是用来控制灯的。用一根跨接线跨接在开关的公共端和插座的火线端；依次接上火线、地线。

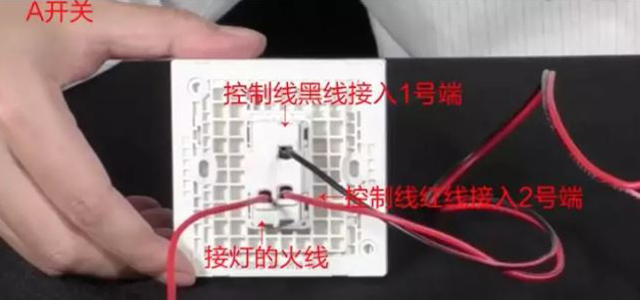

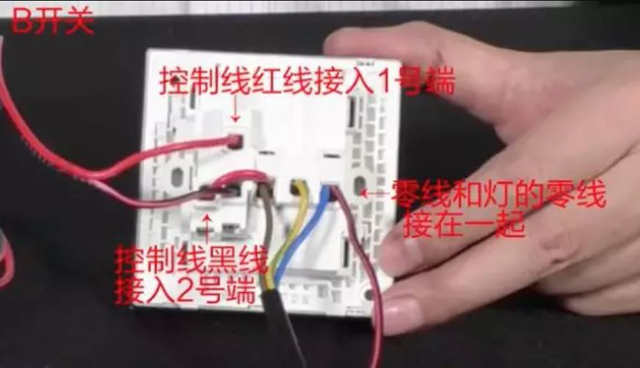

用一根平行的控制线，接入双控插座的两个输出端；另外两边接入另一个双控开关的两个动触点，分别接入1和2；把灯分别接入开关的公共端。
注意：无论单控还是双控，开关控制灯的应用只允许用于家里只有一个漏电开关作为总闸的场合。如果不是，则有可能会出现漏电误动作造成跳闸的情况。
