红外感应开关全称热释电红外感应开关。自然界的任何物体，只要温度高于绝对零度（-273℃），总是不断向外发出红外辐射，物体的温度越高，它所发射的红外辐射峰值波长越小，发出红外辐射的能量越大。当人进入感应范围时，热释电红外传感器探测到人体红外光谱的变化，自动接通负载，人不离开感应范围，将持续接通；人离开后，延时自动关闭负载。



红外感应开关的主要器件为热释电红外传感器，人体有一定的体温，通常在36--37度，所以会发出特定波长的红外线，人体发射的9.5um红外线通过菲涅尔镜片增强聚集到红外感应源上，红外感应源通常采用热释电红外传感器，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能触发开关动作。



红外感应开关怎么接线 安装注意事项

1.安装时不得带电接线，严禁负载短路，控制日光灯、节能灯的产品，第一次加电使用，可能需要30～60秒内部电压建立时间，开关才可正常工作。

2.由于日光灯、节能灯启动电流较大，推荐一只开关控制2个以下负载。

3.不要把产品安装在有热气流通过的地方，如果控制负载为发热应大于1米。

4.无零线无应急控制的2线产品不必考虑接线极性，有应急控制或有零线产品必须按图接线（无应急控制产品 EM 端不接线）。

5.调节光控照度、延时时间旋钮时，应当用力适度，用力过大会对产品造成损坏。



罗格朗吸顶式红外探测器



工作温度：-10℃～+50℃

安装方式：吸顶安装

安装高度：2.5-3.6m

产品尺寸：80*24mm



安装条件：

1. 应该避免安装在户外，空调附近，有热源的地方，阳光直射的地方，转动的物体下面；

2. 安装位置应该牢固，而且不震动；



安装步骤：

1. 旋开探测器前盖，打开探测器。

2. 松开固定探测器的PCB的螺丝，移开PCB；

3. 选择适当高度安装后盖；

4. 用螺丝固定好后壳；

5. 再固定好线路板；

6. 按要求接线；

7. 盖好前盖。

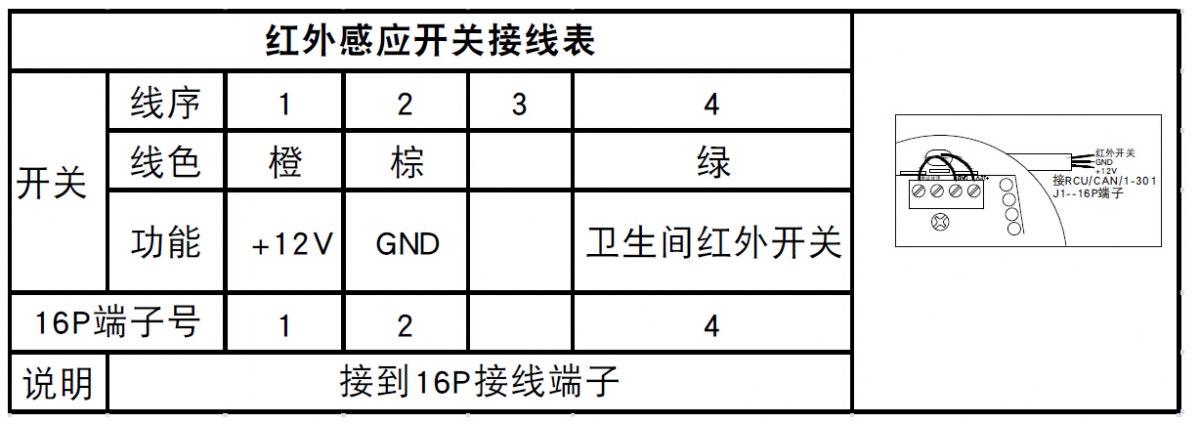

接线示意图

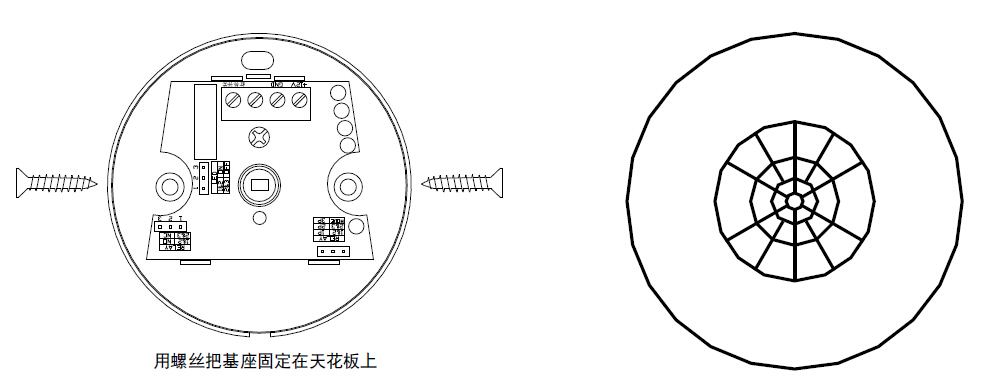

安装示意图
