电涌保护设备接线图安装方案原理

电涌保护器

电涌保护器

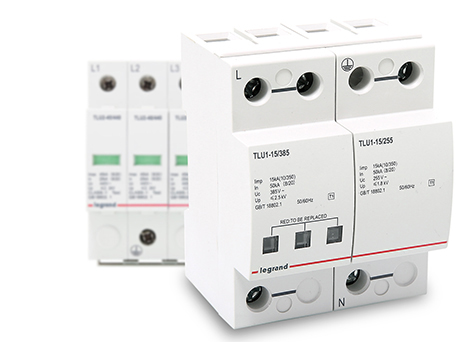

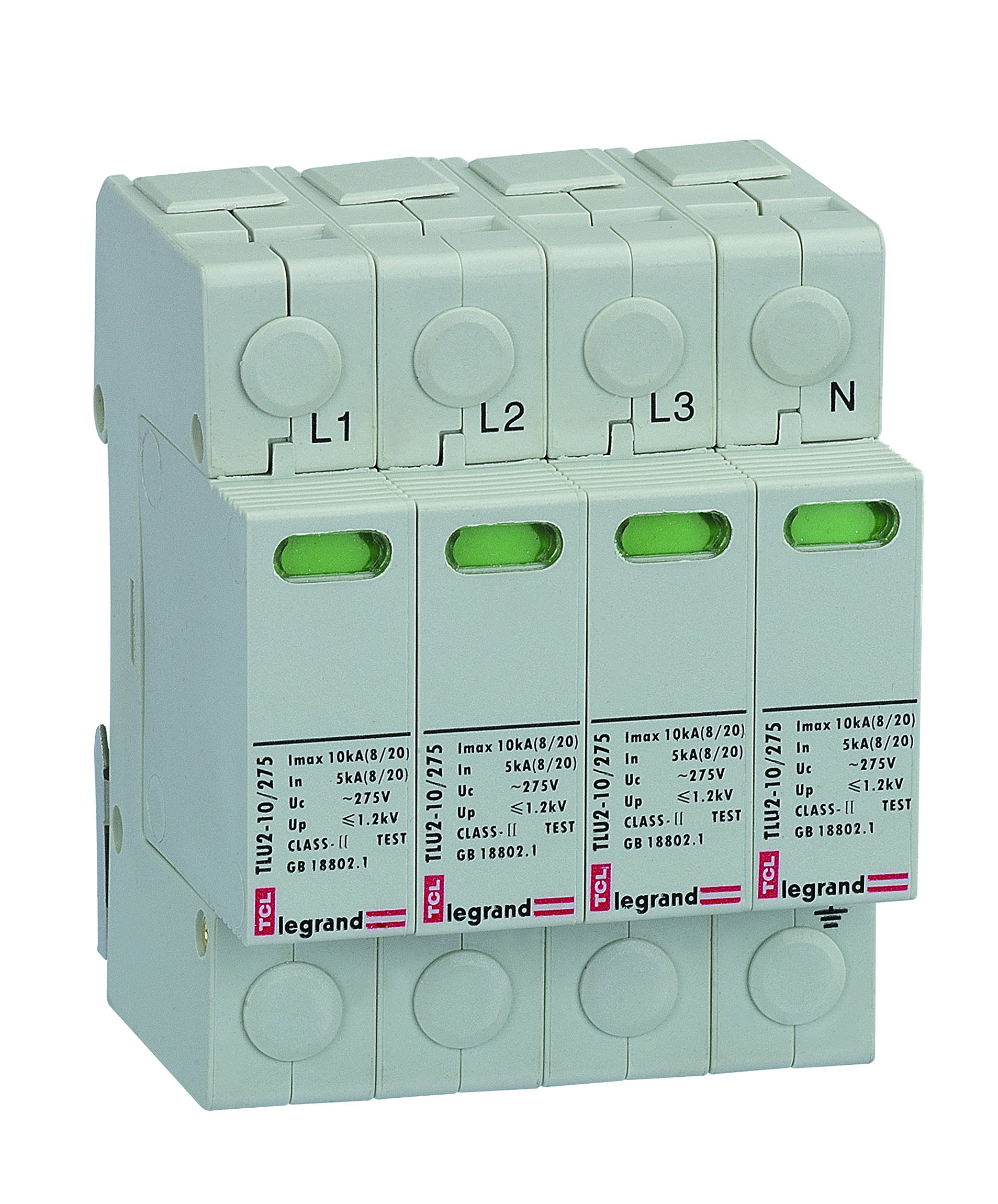

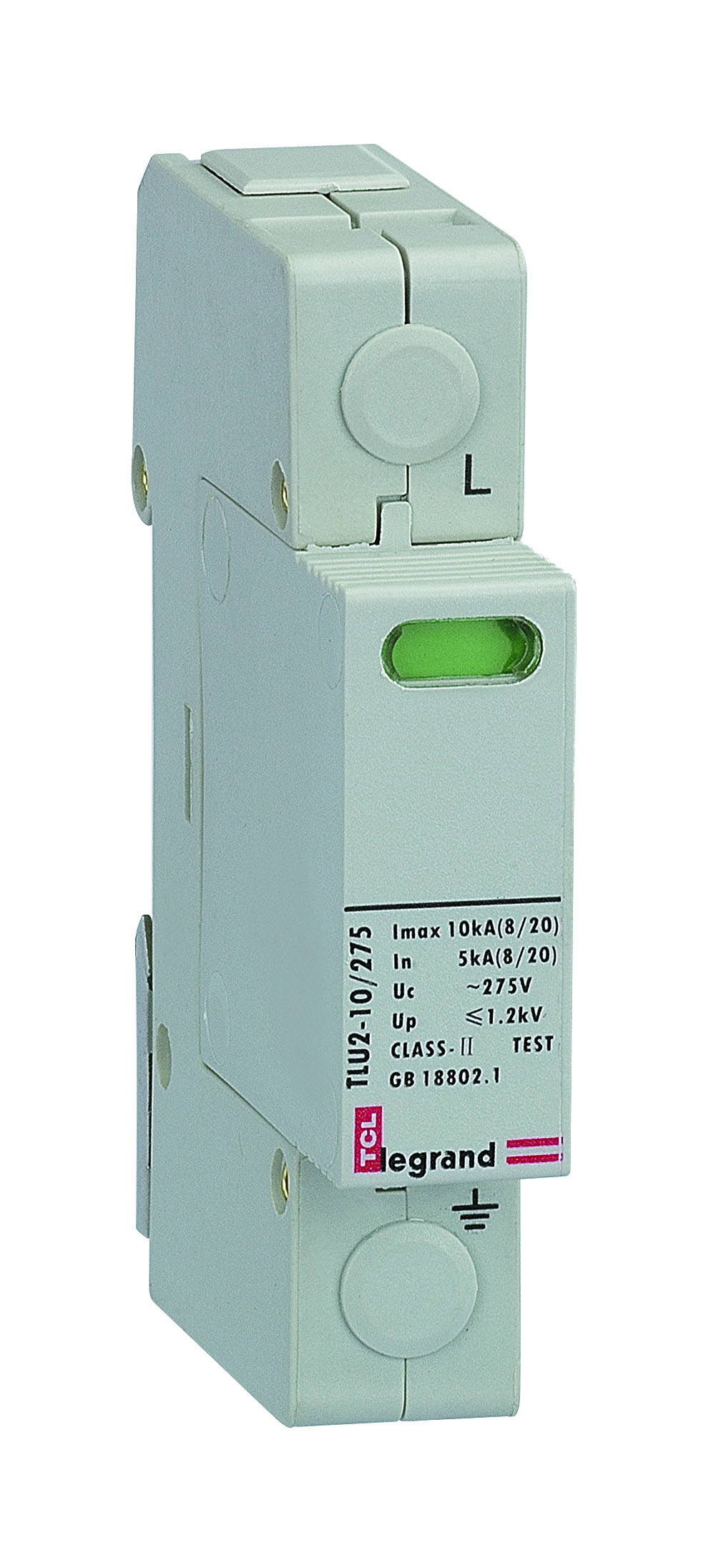

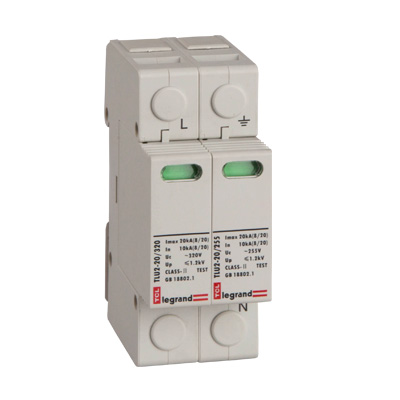

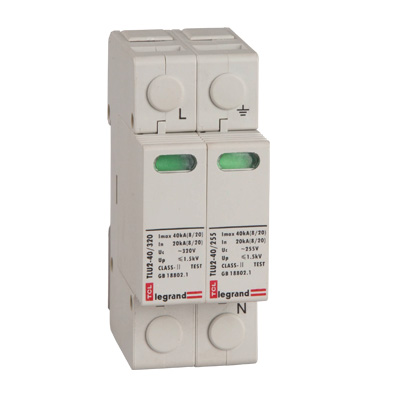

罗格朗TSP/TLU2系列电涌保护器用于电源系统的浪涌保护,用于交流额定电压230/400V以下,频率50/60Hz的电路和设备,对瞬时过电压的电涌进行防护,将电涌大电流泄放到大地,对过电压进行限制,从而保护线路和设备以及人身的安全。

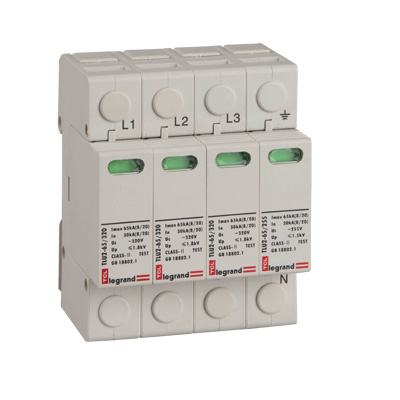

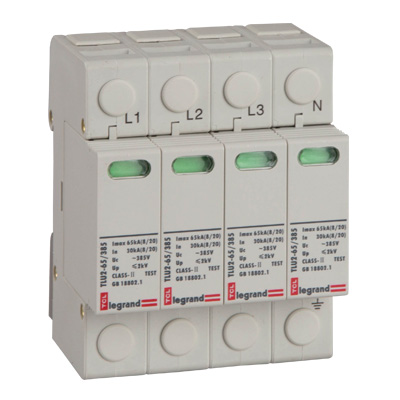

TSP电涌保护器

TSP电涌保护器
TSP电涌保护器
TSP电涌保护器
TSP电涌保护器
独特联接设计确保紧密结合

独特联接设计确保紧密结合

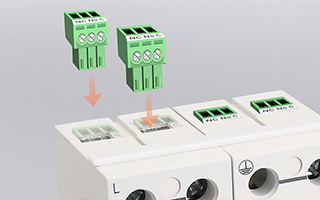

专利设计的所有模块具备防误插、倒插、自锁及解锁功能

专利设计的所有模块具备防误插、倒插、自锁及解锁功能

全新设计的稳态卡扣,确保导轨接线时的稳定

全新设计的稳态卡扣,确保导轨接线时的稳定

适用范围

适用范围

TSP系列电涌保护器用于电源系统的浪涌保护,用于交流额定电压230/400V以下,频率50/60Hz的电路和设备,对瞬时过电压的电涌进行防护,将电涌大电流泄放到大地,对过电压进行限制,从而保护线路和设备以及人身的安全。

性能

性能

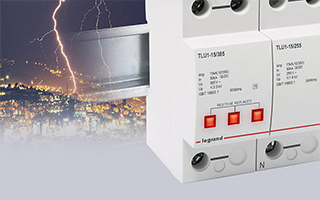

TSP系列电涌保护器带有劣化指示,在产品劣化后,其保护模块表面示警;此时应立即更换电涌保护器,65kA及以下的产品可直接更换保护模块,无须断开线路或重新接线。

安全储备保护及显示:

绿色:电涌保护器正常工作;

红色/绿色:应尽快更换电涌保护器,在这种状态下电涌保护器的电气性能下降;

红色:电涌保护器失效,应立即更换。

使用条件

使用条件

频率:电源的交流频率在50Hz和60Hz之间。

电压:持续施加在SPD接线端子间的电压不应超过其最大持续工作电压Uc,按产品标志规定。

海拔:海拔不应超过2000m。

使用环境温度:-25℃到+70℃。

储存环境温度:-40℃到+80℃。

相对湿度:在室温下应在30%-90%之间。

保护模式:L-N,L-PE,N-PE。

防护等级:IP20。
