接线不求人 | 罗格朗网络插座如何打线？
问题描述:
罗格朗免打线模块如何打线？
网络插座接线原来可以这么简单！

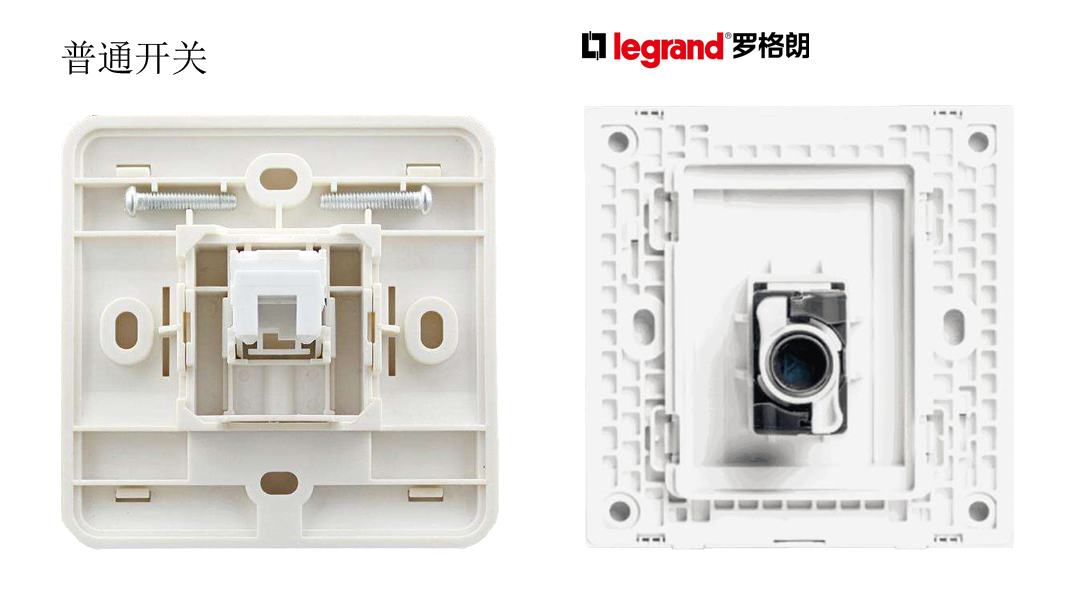

今天我们要讲的是一款新型网络插座的接线教程，接下来，我们将以逸远网络插座为例给大家提供网络插座的接线方法。从它的背端模块可以看出它不一样。右图采用的是罗格朗LCS2旋钮式免打线模块，这款网络插座怎么接线？下面就一起来学习！
一、接线步骤

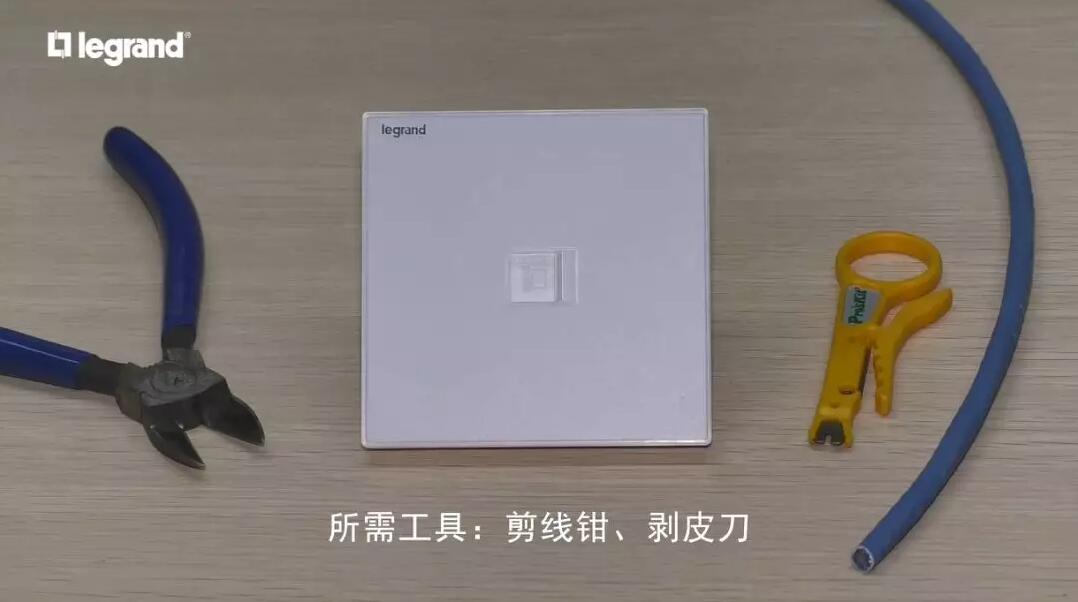

1、准备好剪线钳和剥皮刀
2、网线预留3-5cm剥去表皮做接线用
3、将网络模块旋钮旋开
4、将剥好皮的线芯穿过旋钮孔，按B行色标排列线序

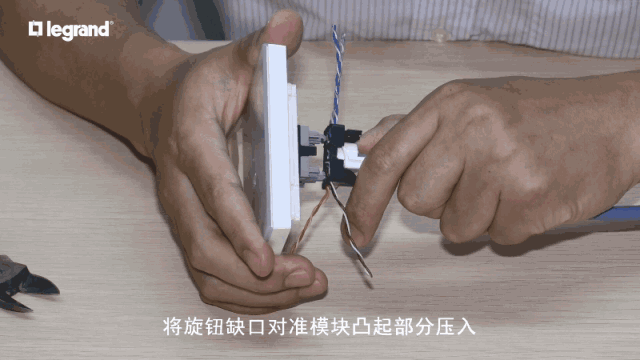

5、将接好线的旋钮压入模块

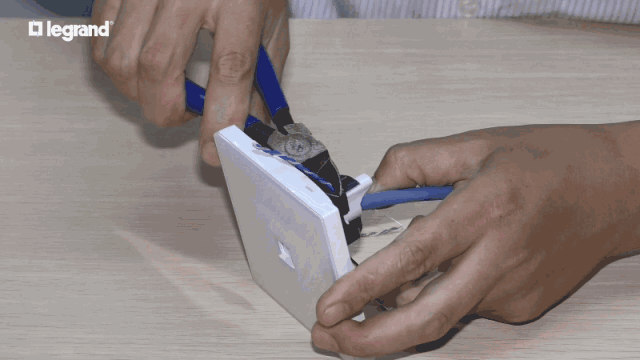

6、将旋钮拧紧到位，剪去多余线芯，接线完成
二、注意事项

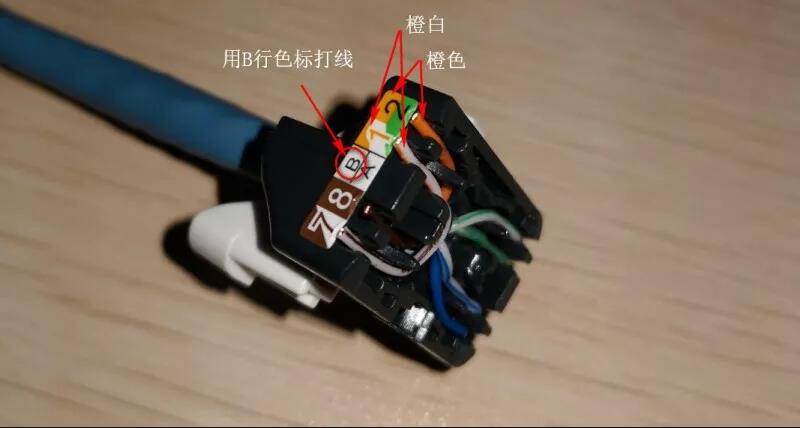

1、B行色标接线示意图

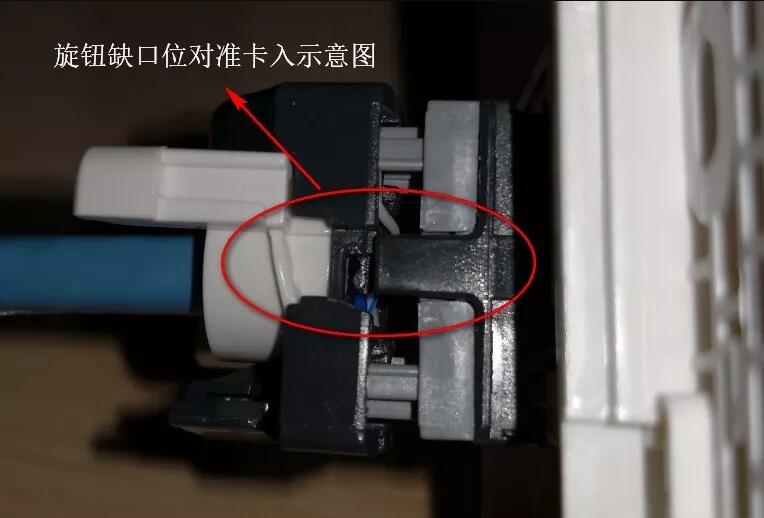

2、旋钮缺口位卡入示意图

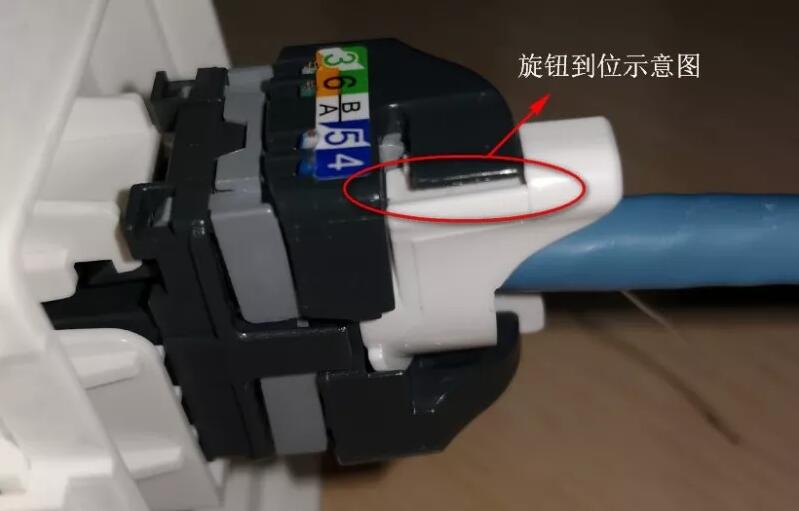

3、旋钮锁紧到位示意图
