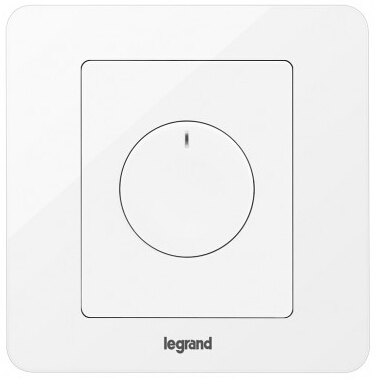

罗格朗逸典圆120W按键延时开关

用途:

本开关适用于宾馆、酒店及家庭等场所的过道和走廊，可以实现延时照明和持久照明。

特点:

1、产品采用先进的单片机控制技术。

2、产品为轻触接通方式，当人轻触到按键时，负载灯会自动点亮，延时一段时间后自动断开，具有节能效果。

3、产品延时为连续触发方式，以最后一次触发重新计时 ，更具人性化。

4、二线接驳，使用方便，可控制白炽灯、电子节能灯、电子镇流器荧光灯。

5、具有远程集中群控功能，特殊情况下能实现系统长亮照明。

6、优化的电路设计使产品的抗干扰能力更强。

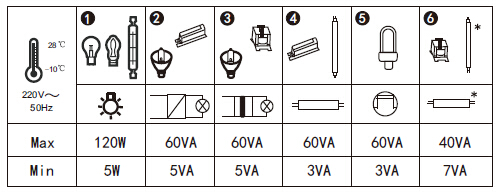

适用范围：

1、

(注:其它类型灯具未经过实验验证请勿使用。)

(1).白炽灯、高压卤素灯 5-120W

(2).电子变压器低压卤素灯 5-60VA

(3).铁磁变压器低压卤素灯 5-60VA

(4).电子镇流器荧光灯 3-60VA

(5).电子节能灯 3-60VA

(6).带补偿器的电感式镇流器荧光灯7-40VA



2、延时时间分为三档，用户可以根据需要随意调节。

一档：3 0 S±1 5 %

二档：6 0 S±1 5 %

三档：1 2 0 S±1 5 %

注:延时时间以最后一次触发重新计时。



3、静态电流：≤30μA（RMS）

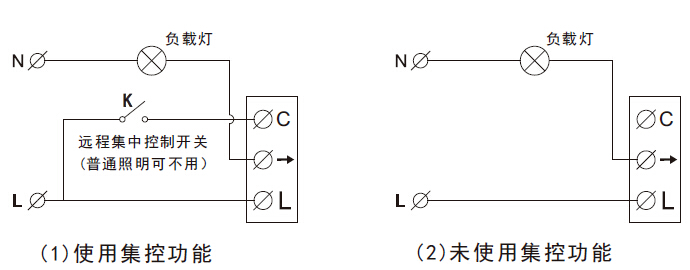

当遇到特殊情况需要灯长亮时，利用“远程集中控制开关K”点亮灯，以供长明。集控C端必须接与开关同相火线，且C端只提供灯具

长亮的控制信号，不提供照明用电，严禁接零线。若用户不需要使用集控功能，则不需要在集控C端接导线。

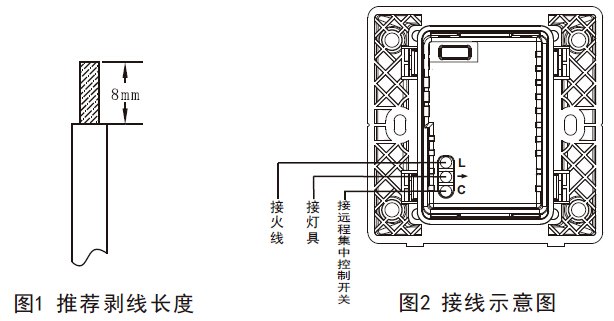

2、接线方法示意图：

按图( 1 )所示将所需导线剥出约8 m m长，如图( 2 )所示分别将火线，负载线、远程集中控制线接入图示指定位置，并插入接线端子底部，用螺丝刀拧紧螺钉使导线固定。



注意事项

产品首次接通电源后，需经过约1 0秒钟预热，才能进入正常工作状态。

多个产品不能同时控制一个负载 ，如下图所示：

3、本产品可控制白炽灯、电子节能灯、电子镇流器荧光灯；其它类型灯具未经过实验验证请勿使用。

4、频繁启动会缩短灯具寿命，荧光灯表现尤为明显。建议在易引起开关频繁启动的地方选择阻性负载（如：白炽灯）。

5、产品远程集控C端只提供灯具长亮的控制信号，不提供照明用电。

6、在远程集中控制开关断开后，产品将继续保持集控启动状态一段时间(灯具接通时间小于1 0分钟)，再进入正常工作状态。

7、请严格按照接线图进行安装，以免短路或过载。

8、由于产品关闭时仍然与主电源相连，为安全起见，请在进行维护及更换前，关闭与之相连的小型断路器，确保线路与电源安全隔离。

9、必须由专业电工安装，非专业人员请勿拆装产品，防止触电。

1 0、产品不能安装在木质墙上。

1 1、使用标准8 6型底盒安装，底盒深度应大于或等于3 5毫米。

1 2、产品图片以实物为准，如有产品变更，恕不另行通知。
