光纤跳线选用哪个公司的产品?

光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的保护层,一般用在光端机和终端盒之间的连接,应用在光纤通信系统、光纤接入网、光纤数据传输以及局域网等一些领域。

光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头,用来实现光路活动连接;一端装有插头则称为尾纤。 光纤跳线(Optical Fiber Patch Cord/Cable)和同轴电缆相似,只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中,芯的直径是50μm~65μm,大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套,以使光纤保持在芯内。再外面的是一层薄的塑料外套,用来保护封套。



光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线,还有其它如以塑胶等为传输媒介的光纤跳线;按连接头结构形式可分为:FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

单模光纤(Single-mode Fiber):一般光纤跳线用黄色表示,接头和保护套为蓝色;传输距离较长。

多模光纤(Multi-mode Fiber):一般光纤跳线用橙色表示,也有的用灰色表示,接头和保护套用米色或者黑色;传输距离较短。



如何检测光纤跳线是否合格?

光纤跳线的性能检测分为:

1. 光学性能检测,包括回损/插损测试。测试的仪器可以使用FibKey 7602回损/插损一体化测试仪。

2. 端面几何形状测试,测试的参数包括曲率半径、顶点偏移、光纤高度等。测试的仪器是干涉仪,很多人采用NorlandAC/NC3000或者CC6000进行测试。特别是CC6000干涉仪因为性价比优越,越来越多的工厂使用该仪器。

3. 光纤端面划痕检测,采用视频光纤放大镜进行观察,如很多工厂使用FibView FV-400PA进行检查。该仪器能给出清晰的图像,操作极其简单。也有客户使用FibKey-5600型可变倍数放大镜进行检测,该仪器集400倍、200倍、80倍放大镜于一体,可清晰方便地观察光纤端面以及插芯端面情况。当然还可以使用相关软件进行自动检查。

4. 光纤拉力测试,需要测试光纤连接器能承受的拉力大小。

5. 环境温度实验,需要测试光纤连接器在不同环境温度情况下的性能指标。

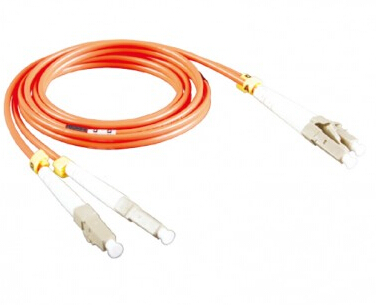

10米_LC-LC双芯单模光纤跳线

10米_LC-LC双芯单模光纤跳线

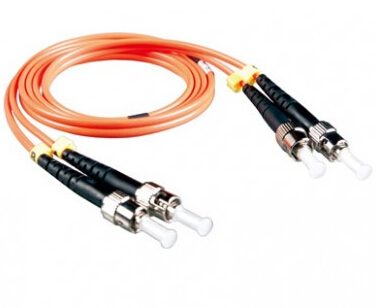

ST-ST_双芯_多模_光纤跳线_10G_1米
