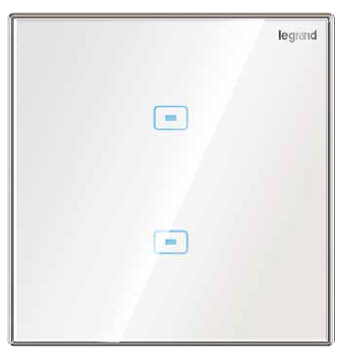

罗格朗触控开关

用途：基于触控技术设计，灵敏度高，可靠性强，安全方便，适用于多种灯具类的开关控制。

特点：

1、采用触摸按钮设计，触感佳，灵敏度高，稳定性好。

2、采用专用芯片设计，产品自身功耗低，抗干扰能力和可靠性强。

3、触摸按键的键位功能：

轻触任意按键，对应的灯具可即时开启或关闭；

触摸按键的键位采用背景蓝光设计，可用于显示灯具的连接和使用情况：

键位背景光显示为：半亮，表示该键位控制的灯具可正常使用，灯具处于关闭状态。

键位背景光显示为：全亮，表示该键位控制的灯具可正常使用，灯具处于开启状态。

键位背景不发光：表示该键位控制的灯具并未安装，或者该键位控制的灯具不可正常工作。



技术指标

1、额定电压：220V~50Hz

2、自身功耗：<0.011W

3、负载要求：（以下为每一路的负载要求）



白炽灯、高压卤素灯：5-200W

电子变压器低压卤素灯：5-100VA

铁磁变压器低压卤素灯：5-100VA

电子镇流器荧光灯：5-100VA

电子节能灯：5-100VA

LED灯：5-100VA



安装和使用说明：

本产品适用于标准86底盒

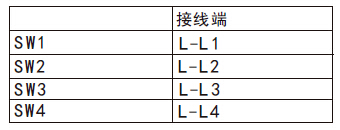

按键位置与连接端对应如下：

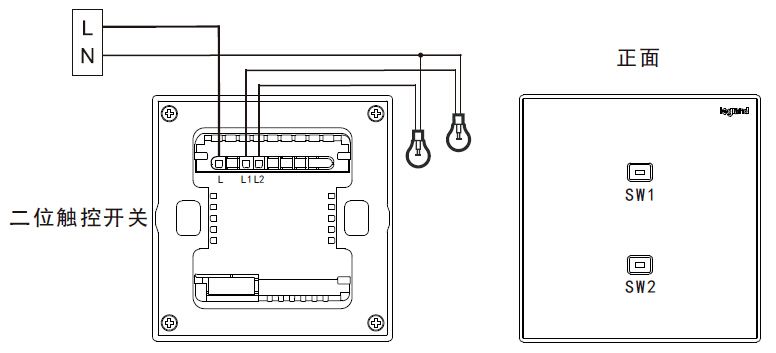

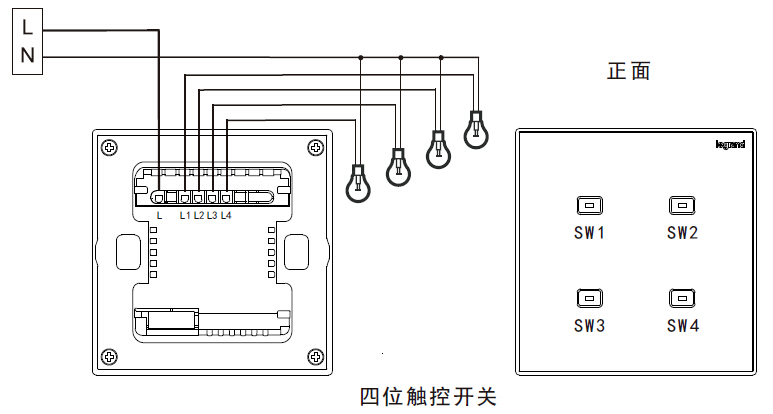

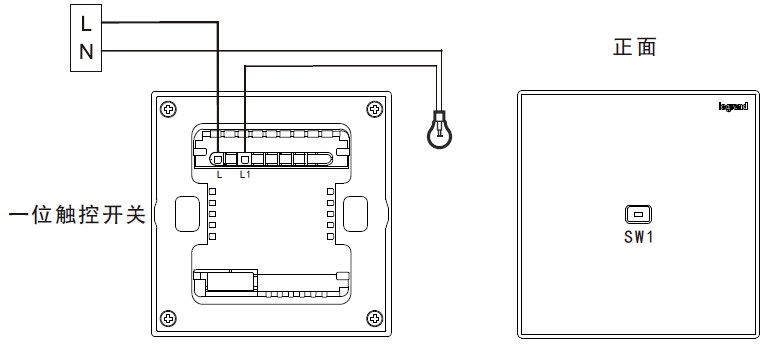

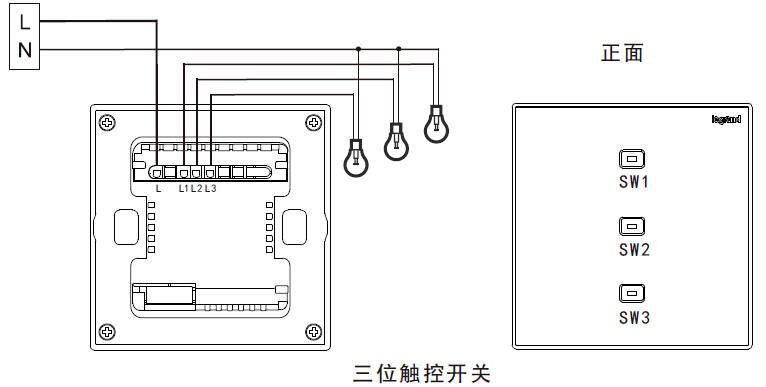

各型号产品接线图与正面图









产品安装及拆卸步骤

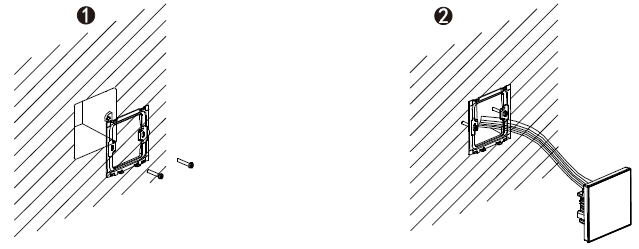

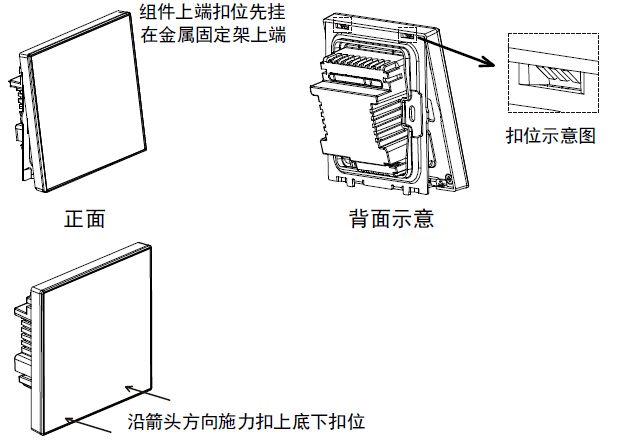

一、产品安装

1、将金属固定架装进底盒并用螺丝固定



注：请使用符合国标的底盒，底盒深度要求≥45mm

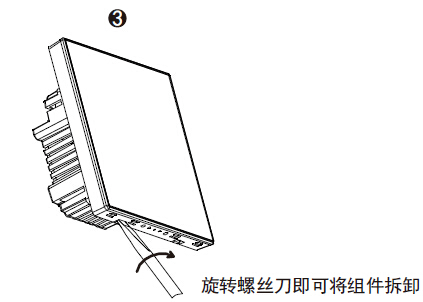

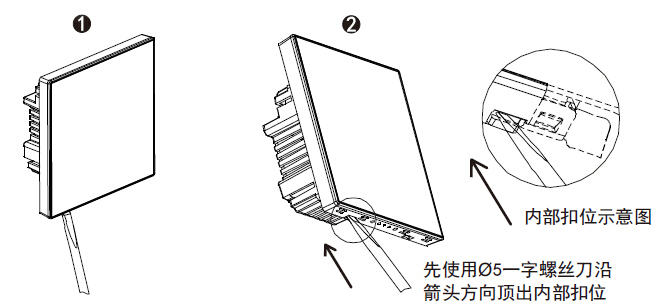

二、产品拆卸





请注意断开电源操作：

如安装完毕后出现灯具无法正常控制的情况，请断开电源检查线路连接是否良好，再重新接通电源。
