触摸点击开关按钮

采用电容式手感，如同在触摸智能手机，顺畅而灵敏

LED按键背光：

夜光导航，方便老人与小孩，突破传统荧光点



产品用途：本产品基于触控技术设计，灵敏度高，可靠性强，安全方便，适用于多种灯具类的开关控制。



产品特点：

1、采用触摸按钮设计，触感佳，灵敏度高。稳定性好。

2、采用专用的芯片设计，产品自身功耗低，抗干扰能力和可靠性强

3、触摸按键的按键功能：轻触任意按键，对应的灯具可既时开启或关闭触摸按键的键位采用背景蓝光设计，可用于显示灯具的链接和使用情况

（1）键位背景光显示为：半亮，表示该键位控制的灯具可正常使用，灯具处于关闭状态

（2）键位背景光显示为：全亮，表示该键位控制的灯具可正常使用，灯具处于开启状态

（3）键位背景光不发光：表示该键位控制的灯具并未安装，或者该键位控制的灯具不可正常工作。



技术参数：

额定电压：220V~50Hz

自身功耗：<0.011W

负载要求：（以下为每一路的负载要求）

注：其他类型灯具未经过试验验证请勿使用

白炽灯、高压卤素灯      5-200W

LED灯                   5-100VA

电子灯镇流器荧光灯       5-100VA

电子节能灯               5-100VA

电子变压器低压卤素灯     5-100VA

铁磁变压器低压卤素灯     5-100VA



安装和使用说明

1、本产品适用于标准86底盒

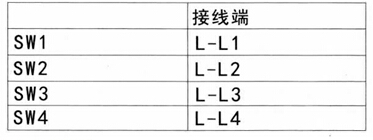

2、按键位置与链接端对应如下：

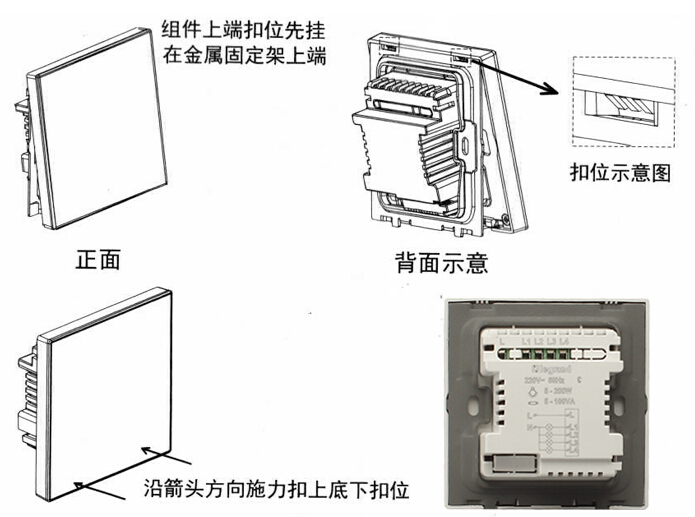

产品安装

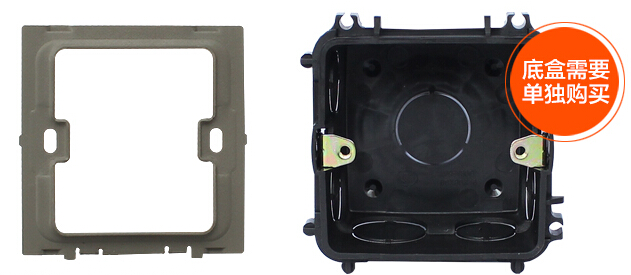

1、将金属固定架装进底盒并用螺丝固定。

2、完成接线，装入产品组件。

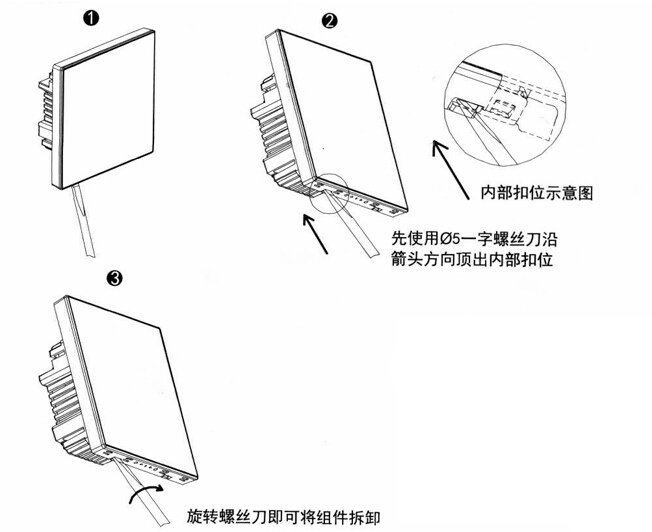

产品拆卸

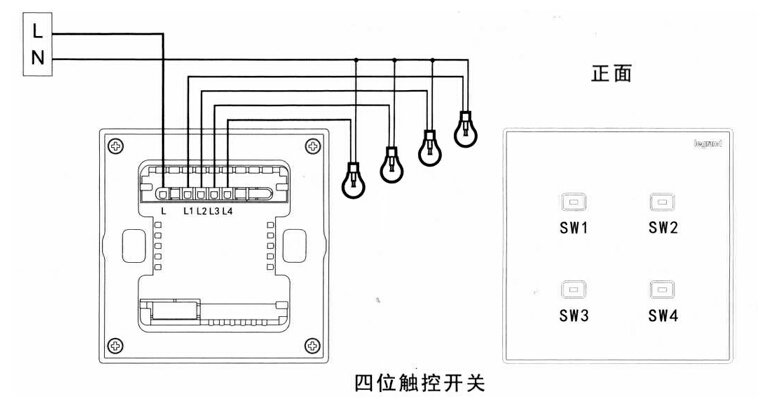

触摸开关接线图
